Допинг-2.160п

Назначение и область применения

Генератор огнетушащего аэрозоля (ГОА) «Допинг-2.160п» является средством объёмного пожаротушения и предназначен для локализации и тушения пожаров легковоспламеняющихся и горючих жидкостей, твердых горючих материалов (А1 — только локализация) и электрооборудования, в том числе находящегося под напряжением до 140 кВ.

ГОА не предназначен для тушения возгораний металлов и металлосодержащих веществ, горючих материалов, склонных к самовозгоранию и тлению внутри объема вещества, пирофорных веществ и материалов, склонных к тлению и горению без доступа воздуха.

«Допинг-2.160п» используется в качестве исполнительного устройства в автоматических или автономных установках аэрозольного пожаротушения, в т.ч. на транспортных средствах (моторные и багажные отделения).

Устройство и принцип действия

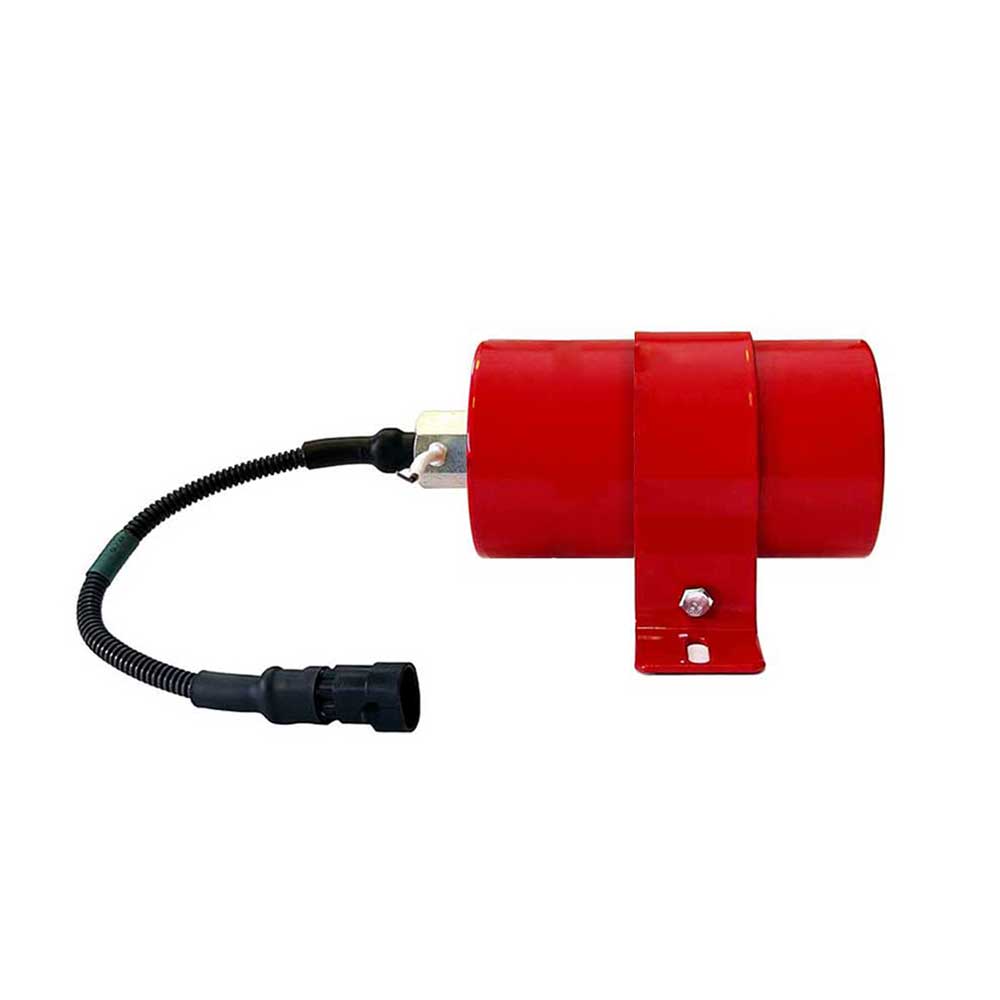

ГОА состоит из металлического корпуса, имеющего форму цилиндра. В одном торце корпуса выполнены выходные отверстия, закрытые наклейкой с предупреждающей надписью «Выход аэрозоля». Второй торец корпуса закрыт крышкой с резьбовым отверстием для установки устройства пуска (входит в комплект поставки). При хранении и транспортировке ГОА данное отверстие закрыто заглушкой. Внутри корпуса размещается заряд аэрозолеобразующего состава (АОС) марки «КЭП». Между зарядом и корпусом со стороны выходных отверстий помещен охладитель. В устройство пуска установлен узел самозапуска длиной 32 мм.

При подаче электрического импульса на устройство пуска инициируется горение заряда АОС. Продукты горения проходят через слой охладителя и истекают в виде высокодисперсных частиц (аэрозоля) через отверстия в корпусе в защищаемый объём, осуществляя тушение пожара путём ингибирования цепных реакций горения.
Узел самозапуска срабатывает при повышении температуры среды в районе расположения узла более 170°С.

Рекомендации по установке и подготовка устройства к работе

Выбор места крепления ГОА определяется особенностями конструкции объекта. При выборе расстояния между ГОА и оборудованием, установленным в защищаемом объекте, необходимо учитывать размеры зон с повышенной температурой и зон пожароопасности (см. Паспорт). ГОА следует устанавливать таким образом, чтобы обеспечить быстрое и равномерное заполнение защищаемого объёма огнетушащим аэрозолем. Место установки ГОА необходимо выбирать из условия обеспечения наиболее свободного распространения аэрозольного потока. Должна быть предусмотрена возможность доступа к ГОА для проведения работ по техническому обслуживанию.

ГОА монтируется с помощью кронштейна крепления (входит в комплект поставки) на жестких горизонтальных или вертикальных конструкциях защищаемого объекта. Кронштейны крепится к корпусу с помощью входящих в комплект метизов. Кронштейны не должны закрывать, либо частично перекрывать сопловые отверстия корпуса, закрытые наклейкой «Выход аэрозоля». Для крепления кронштейнов к конструкции в них выполнены два отверстия, координаты отверстий кронштейна крепления показаны в паспорте на изделие. Метизы для крепления кронштейнов ГОА к конструкциям объекта в комплект поставки не входят.

ГОА необходимо развернуть таким образом, чтобы наклейка с надписью «Выход аэрозоля» была обращена в сторону зоны возможного возникновения пожара. Расстояние от сопловых отверстий до зоны возможного возникновения пожара не должно превышать 3 м.

Подключение ГОА к электрической цепи системы запуска производить после завершения монтажа на объекте,  отключения источника электропитания и выполнения комплекса пуско-наладочных работ системы пожарной автоматики. Перед подключением ГОА к электрической цепи пуска необходимо извлечь заглушку из отверстия в крышке генератора и установить в отверстие устройство пуска. Момент затяжки устройства пуска должен быть в пределах 8…10 Н•м. После монтажа устройства пуска в ГОА требуется выполнить пломбировку данного соединения, используя пломбовую наклейку (входит в комплект поставки).
